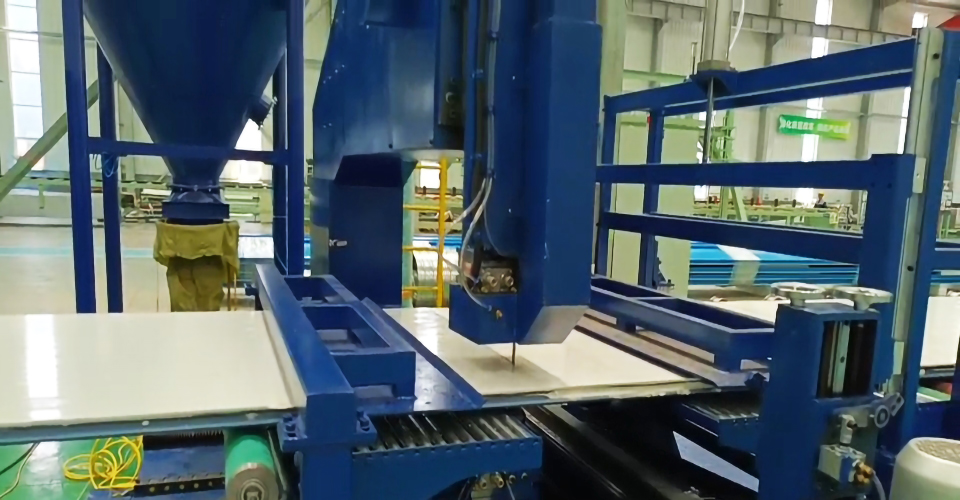

一、本設備概述
采用立式縱切結構，同板材上產線聯動，在線鋸切，是批量下料的理想設備，鋸床具有切削效率高、節能、鋸口窄、操作簡單等特點。
本鋸床設計依據：復合板在線生產速度8m/min，厚度50mm~250mm,寬度400mm~1250mm,最小切割長度2m。
二、主要技術參數
1、最大鋸削規格：高度：≤250 mm ；喉深：≤1800mm ；縱向移動行程：1800mm ；有效切割1400mm ；機頭橫向移動行程：1800mm ；切割精度±1mm
2、帶鋸條規格： 約6300x13x0.9 mm
3、帶鋸條線速度：200-1000m/min(變頻調速)
4、帶鋸條切割速度：伺服電機＋減速機同步帶進給
5、機頭橫向移動方式：伺服電機驅動，速度根據生產線出料速度自動調整
6、鋸帶漲緊方式：氣動
7、工件夾緊方式：氣動下壓
8、機床輸入電源電壓：AC380V  50Hz
9、主電機功率：5.5kW
10、吸塵裝置: 在導向座兩端預留吸塵口，吸塵口直徑150mm
11、主機重量：2.5噸
12、鋸架移動方式： 伺服電機配合生產線速度同步移動
